音响系统的构成和工作原理
上架日期时间：2017-08-23 网页曝光率：3899次
一、音响系统框图举例

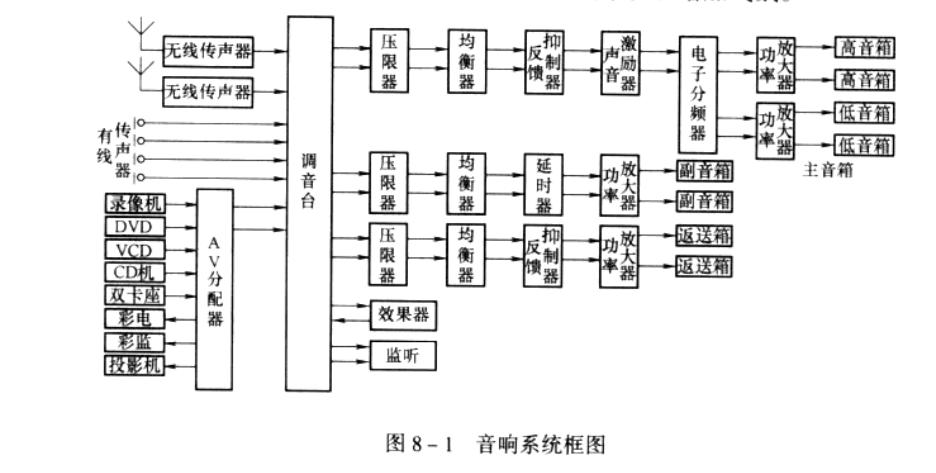

音响系统框图举例见图8-1 ，这是一个歌舞厅音响系统 ，当然具体到某一个歌舞厅还得视歌舞厅几何尺寸、形状、要求水平高低、资金情况来具体设计 ，增减设备 ，例如需要时还可配上摄像机 ，把歌舞者的形象在屏幕上显示出来 ，以增加气氛 。
二、各单元在系统中的作用
（1）调音台 ，调音台是音响系统中的主要设备 ，其任务是对各路音频电信号进行必要的技术处理和效果处理 ，一合适的电平值加以混合、分配 ，然后传输给重放系统的后级设备 ，调音台的输入、输出路数多少 ，功能强弱 ，是有很大差别的 ，因此价格也是很悬殊的 ，选择调音台时应综合考虑 。
（2）有线传声器 ，传声器用于拾取声音信号 ，转换成电信号后进入调音台 ，传声器的数量、型号应根据具体要求选择 ，如纯唱歌则有三四只传声器即够 ，其中两只供唱歌用 ，一只到两只供主持人用 ，如歌舞厅b体育网登录入口队伴奏 ，则需根据乐队大小配置乐队用传声器 ，包括传声器附件 ，如立式架 ，摇臂架、减震架等 ，对于流行唱法要配近讲传声器 ，也就是所谓的卡拉ok传声器 。
（3）无线传声器 ，无线传声器是为歌唱者主持人提供更大的活动范围而设置的 ，可以根据具体情况而定 ，如为歌唱者提供一套双路无线传声器系统 ，为主持人提供一套单路或双路无线传声器系统 ，也可为主持人和歌唱共用一套无线传声器系统 ，一般以分开用为好 ，因为歌唱用传声器后面要加效果器处理 ，而主持人传声机后面就不必加效果器处理 ，对主持人传声器通道的要求是语言清晰 。
（4）av分配器 ，使用av分配器的目的有两个方面 ，一方面是在多路线路输出的音源 ，可以共用一对音频线送入调音台 ，能节省调音台输入路数 ，因为这些音源每个时间只可能选一套节目送到扬声器系统 ，所以不会产生矛盾 ，当然为了调音员预先准备好的音源 ，每个音源可单独送进调音台 ，调音员可以在播放前一节目时利用监听把下一节目选择好 ，但是这会增加调音台输入路数 ，使调音台体积增加 ，价格也增加 ，另一方面是可把视频信号分配到各视频显示设备上 ，以便收视 。
（5）激光唱机（CD机） 激光唱机作为音源 ，能够提供优质的音源信号 ，其频响宽 ，信噪比高失真小 ，动态范围大 ，所以有可能的话最好配置一台 。
（6）双卡座 ，双卡座指的是专业用的双卡录音机 ，它比一般家用录音机音质好 ，必要时还可录制节目 。
（7）影碟机（DVD机） 影碟机图像质量较好 ，影碟机常用来作为卡拉ok的节目源 。
（8）录像机（VCR） 录像机 ，作为卡拉ok的节目源 ，其图像质量不如DVD机好 ，但可以录制节目 。
（9）VCD机 ，VCD机作为卡拉ok的节目源 ，音质比录音机好 ，图像与录音机相当 ，新出的VCD机图像质量比录音机好 ，并且有的VCD机厂家提供一张碟片上压缩录制了非常多的节目源 ，碟片来源多 ，价格低 。
（10）调音员用监视器 ，一般用小屏幕黑白监视器 ，放在播控室 ，供音响师使用 。
（11）彩色监视器 ，彩色监视器屏幕一般选35cm的即可 ，供歌唱者对歌词用 。
（12）彩电 ，一般选大屏幕彩电 ，以便听众观看 。
（13）投影电视 ，一般选250cm或更大一些的屏幕 。
（14）效果器 ，效果器一般用来对由传声器来的信号加效果 ，用于修饰歌声的 ，在重放录制好的节目源时 ，一般不要再加效果 ，因为这些节目源在制作中已加了效果 ，音响师在重放时再对这些节目加效果 ，反而破坏了原来录音师的创作 。
（15）压线器 ，压线器 ，用来控制动态范围 ，把个别幅度太大的尖峰压缩下来 ，以保证不出现削波现象 ，提高平均声压级 ，同时保护功率放大器 ，尤其保护扬声器系统 ，特别是高音扬声器 ，压限器可以接在途8-1中的位置 ，也可接在均衡器后面 ，在个别频段上有较大提升时 ，压线器放在均衡器后面 ，可以防止对均衡器不适当的操作而引起个别峰太大可能造成的消波 。
（16）均衡器 ，由于这里的均衡器是作为房间均衡器用用来补偿房间的深切线和传声器 ，扬声器系统的不足 ，以及声干涩造成的频响起伏 ，这种弥补调整必须以测试仪器对生产的测试标准为基础 ，一旦调整完成 ，则应用透明罩把调节推子罩起来 ，防止随意改变调整好的位置 。
（17）反馈抑制器 ，由于传声器 ，包括有线和无线传声器的使用 ，引入了声回授 ，当传声器与扬声器系统的相对位置不当时声回授会加强 ，尤其是传声器位置不固定时 ，极易因声回授太强而引起震荡 ，产生啸叫 。
啸叫易则听着不舒服 ，二者容易损坏功率放大器和扬声器系统 ，为避免这种情况 ，加入反馈抑制器 ，调试得当时能大为减少嚣叫的可能性 ，但是请注意 ，使用了反馈抑制器不是可以绝对不产生啸叫 ，所以一定要尽量不使传声器进入扬声器系统的直达声场里 ，如存在驻波 ，则应改变传声器位置 ，避免驻波波腹 。
以避免因强烈的声回授而产生啸叫 。
由于声回授发生在扬声器系统和传声器之间 ，所以反馈抑制器也可以不接在图8-1的位置 ，而是单独在传声器信号通道中加反馈抑制器 ，在有多个传声器的系统中 ，需要采用一些手段来把反馈抑制器插进去 ，例如将传声器统一编组 ，然后将反馈抑制器插入编组 。
（18）声音激励器 ，声音激励器是用来在节目中增加一些与节目相关的谐波 ，使声音听起来更细腻明亮 ，更富有表现力 ，在语言信号实时语音更清晰 ，更具穿透力 ，为了使已经添加的谐波不在减弱和失去 ，所以应接在尽可能靠近功率放大器的位置 ，当然如果利用声音激励器来创造一些特殊效果的话 ，也可以将声音激励器插入相应同的 。
（19）延时器 ！这里设置了主音响和副音响 ，为了避免因主音响和副音响发出的声音到听众的声程差而产生声音到达的时间差 。
所以在复印小通道的功率放大器前加了延时器 ，仔细调整延时器的距离 ，温度湿度参数 ，可以把声程差引起的时间差补偿掉 。
这里不把延时时间作为主要参数来设置 ，而把主音箱和副音箱之间的距离以及b体育网登录入口温度 ，湿度作为设置参数 ，是因为谐波在跟空气中传输的速度不是一个固定的数值 ，而是与传播媒质的性质有关的一个量 ，即传播媒质温度、湿度会对声波的传播速度产生微小的影响 。
（20）分频器 ，这里b体育网登录入口选定的分频器是立体声二分频分频器 ，因为b体育网登录入口假设的主扬声器系统是二分频道 ，如果选用三分频扬声器系统 ，则应选相应的三分频分频器 ，分频器的分频点应与扬声器系统的分频点一致 ，为此应先仔细了解所选扬声器系统的各项性能指标 ，绝对不能盲目的调分频器的分频点 。
（21）功率放大器 ，使用中可以将其配置为四b体育网登录入口体声功率放大器 ，即主音响的两路低音扬声器共用一b体育网登录入口体声功率放大器 ，主音响的两路中高音扬声器共用一b体育网登录入口体声功率放大器 。
两路辅音响共用一b体育网登录入口体声功率放大器 ，两路返送音响共用一b体育网登录入口体声功率放大器 ，这样每b体育网登录入口体声功率放大器的左右声道功率容量相等 ，推动的两路扬声器容量也是相等的 ，而四b体育网登录入口体声功率放大器可以根据相应扬声器的功率容量来合理选取 ，做到既能有足够的动态范围 ，又不易损坏音响 ，不易产生互调失真 ，成本低 。
（22）主音箱 ，为保证主要声场频带足够宽 ，声学性能好 ，这里选用了电子分频器在功率放大器前进行分屏 ，主音响可以是两体的效果较好 ，这里值得一提的是中 ，高音扬声器系统与低音扬声器系统的选配一定要合理 ，不能随便用一个中高音扬声器系统 ，一个低音扬声器系统就组成二分频扬声器系统 ，应先对拟选的扬声器详细了解及各项指标 ，包括频带 ，-3dB点 ，功率容量 ，灵敏度 ，频响曲线等多项指标 ，然后经过仔细分析后再组合 ，有些扬声器系统生产厂家已对搭配组合做了推荐 ，则挑选时要省事得多 ，当然首先是要根据所需声压级等各种参数选定扬声器系统 ，这里着重提一下 ，有关人员的大量调查研究 ，从统计学的观点出发 ，已得到一组典型曲线来描述节目信号的 ，频谱曲线 ，能量分布曲线 ，以及不同峰值出现的概率等 。
IEC268--1模拟节目信号（国家标准GBT6278-1986模拟节目信号） ，就是体现这些研究成果的频谱曲线 。

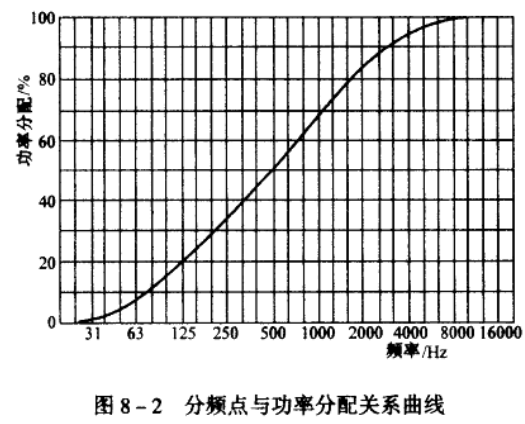

从这些研究中可知 ，一旦分频点确定下来 ，则各频段的能量分别比例可以大致确定下来 ，见图8-2中实线 ，例如二分屏分频点为1000hz时 ，则低频段能量约占总能量的67%左右 ，高频段约占总能量的33%左右 ，例如三分频分频点为600Hz、2.2khz时 ，则低频段能量约占总能量的56%左右 ，中频段能量约占总能量的28%左右 ，高平段约占总能量的16%左右 ，这里尤其要注意高音扬声器的容量是否足够 ，因为一旦出现削波 ，高频能量将剧增 ，如高音扬声器功能容量不足 ，则很容易烧坏高音扬声器 。
（23）副音箱 ，副音箱通常用来补后场声场 ，或为前排服务的 ，其服务距离小 ，所以功率容量可以比主音箱小一些 ，具体数据要计算后选择 。
