一、音频设备的干扰噪声源

干扰噪声的主要来源是高压交变电场干扰和空间的电磁场干扰  ，以及来自电网的干扰信号  ，这些干扰信号产生噪声严重时影响收听  ，甚至达到不可容忍的程度  ，来自电网的干扰只能靠优化电网的措施来解决  ，而来自高压交变电场和空间电磁场的干扰  ，则通过屏蔽和接地方式来解决  ，一般音频设备多采用铁质外壳  ，对电场干扰和磁场干扰都有屏蔽作用  ，音频传输电缆应选铁质材料作屏蔽层的音频电缆来作为传输线  ，屏蔽要接地才能起到良好的屏蔽作用 。

二、接地方法

屏蔽接地连接时一定要注意  ，屏蔽线绝对不能形成闭合回路  ，闭合回路中会感应工频感应电流  ，产生新的干扰  ，因此两台设备之间只允许有一根信号线的屏蔽层两端分别与两台设备的外壳相连  ，同时设备外壳不与电源地线相连  ，这样可避免形成接地回路 。

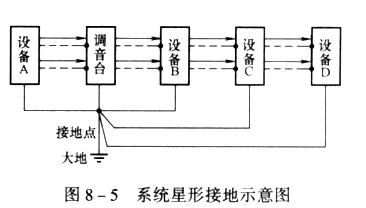

比较好的接地方式是所谓星形接地  ，如图8-5所示  ，图中每条屏蔽线的屏蔽层只有一端与设备的外壳相连  ，另一端悬空  ，通常以信号传输的末端与外壳相连  ，每一台设备在信号输入端附近选一接地点  ，通过铜芯导线集中到一点  ，然后再用铜芯导线直接与b体育网登录入口相连  ，这根导线最好选截面积较大的线  ，以减小接地电阻 。 上述每一条屏蔽线只有一端接外壳的方式要求在不平衡方式连接时选用双芯屏蔽线  ，其中一根芯芯线做信号热端  ，另一根芯线做信号冷端  ，屏蔽不作为信号回路的一部分 。

三、电源安全接地

（1）安全接地的重要性  ，目前国内音响系统的设备基本上都是用220V  ，50Hz的交流电供电  ，如果一旦发生漏电现象  ，足以使人体造成伤害  ，严重的致人死亡  ，所以影响系统的安全接地是极其重要的  ，因此在音响系统的安装中一定要把安全接地当做音响设备安全安装工作中的一个重要项目来进行及检查  ，即使临时性使用的设备  ，如流动演出等也一定要注意安全接地  ，以免造成不必要的人员伤亡 。

（2）几种接地方式  ，目前电力供电一般采用三相四线制  ，即A相、B相、C相三条相线和一条中性线  ，相线用L表示  ，可以表示为L1、L2、L3 。 中性线用N表示 。 对于中、大型用电场所  ，一般采用三相四线制入户  ，在户内再适当分配A相、B相、C相的负载  ，使三相用电基本均衡  ，以免在中性线上产生较大电压  ，以前也把接中性线称作“接零”  ，即接零线的意思 。 它与“接地”是有分别的  ，“接地”指的是用电设备外露可导电部分直接对“地”的电气连接  ，这里的“地”是指b体育网登录入口中导电性好的地点  ，即土壤中应有一定的湿度  ，且这一部分土壤直接与地球的一片不小的土地相连接的  ，对于已经被人工砌造的墙体与b体育网登录入口分隔开的空间中的土壤不算“b体育网登录入口” 。 水泥地面、沥青路面也不能算“b体育网登录入口”  ，这些都不能用来作“接地” 。

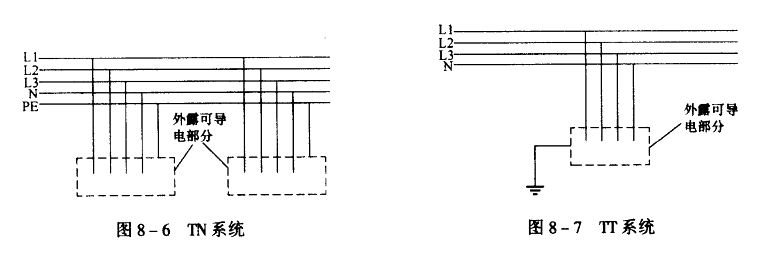

1)TN系统 。 电力系统由一点直接接地  ，用电设备的外露可导电部分通过保护线与接地线连接  ，即电力系统的中性线N直接接地地端子 。 各用电设备外露可导电部分（机壳）分别用保护线连到同一接地接线端子上 。 接地接线端子再与埋设在地下的良好的导电体（接地体）相连接  ，见图8-6 。

2）TT系统 。 电力系统由一点直接接地  ，用电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关系的接地体  ，见图8-7 。

3）接地体 。 接地体应是导电体  ，应耐腐蚀  ，如钢板、圆钢、角钢  ，钢管  ，接地体应有足够的表面积与泥土相连接  ，接地体与地线的连接应保证可靠  ，所以一般均用焊接法 。

4）对接地电阻的要求 。 接地电阻越小越好  ，一般不易超过10欧  ，接地电阻应小于4欧则更理想  ，为了保证接地电阻足够小  ，接地体埋设点应准确选择  ，包括深度、土壤湿度  ，必要时应在土壤中添加盐类  ，以增加土壤的湿度 。

然而  ，喇叭作业者要看重很安全保护接地系统  ，但保护接地系统设计的制作非调音员需熟悉熟悉的生活常识  ，而喇叭建设项目设计的制作  ，施工作业者则应熟悉熟悉 。
