现在b体育网登录入口可以设计系统框图配置系统设备  ，其中功率放大器的选型应该根据所用音响的功率来选择  ，一般来说对于专业扩声系统  ，推荐定阻功率放大器的额定功率比定阻音箱的额定功率大3dB  ，也就是功率大一倍  ，以上面所选主音箱的额定功率为300W为例  ，则照理所选功率放大器的额定功率以600W为好 。 但是b体育网登录入口发现MS112二分频全频带音箱的技术指标部分说明了推荐功率放大器的额定功率400瓦  ，所以在选择功率放大器额定功率时  ，可以考虑在400-600W之间选择功率放大器的额定输出功率 。

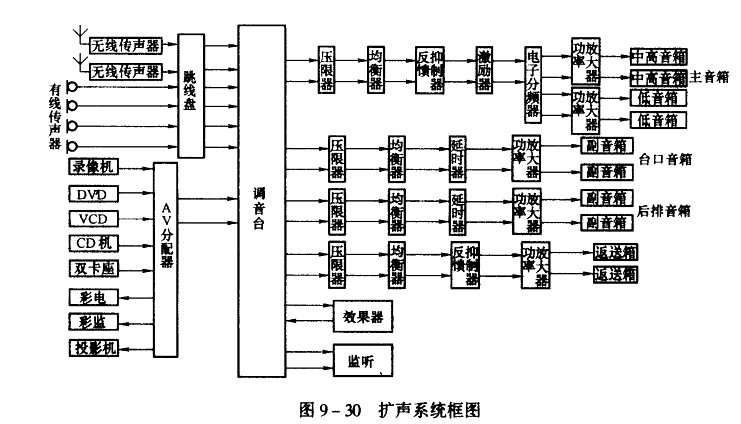

扩声系统框图见图9-30  ，在这张扩声系统框图中  ，主音箱采用由低频音箱和中高频音箱组成的扬声器系统  ，所以在主音箱通路中加入了电子分频器  ，并且使用两台功率放大器  ，一台用来推动左右路低频音箱  ，一台用来推动左右路中高频音箱  ，如果准备用低频音箱加中频音箱和恒指向高音号筒组成主扬声器系统  ，则应选择电子分频器的型号  ，因为大多数电子分频器是可以接成两路两分频  ，一路三分频的  ，有的电子分频器可以接成两路三分频的  ，如果选用前一种电子分频器  ，则主音箱通路要使用两台电子分频器  ，左、右声道各一台电子分频器  ，如果选用后一种电子分频器  ，则使用一台就可以了  ，无论使用哪种电子分频器都应该改变成三台功率放大器  ，一台功率放大器用来推动低频音箱  ，一台用来推动中频音箱  ，一台用来推动恒指向高音号筒 。

系统还配置了均衡器、压限器、反馈抑制器  ，声音激励器  ，这里要说明的是反馈抑制器可以串在主音箱通道中  ，也可以利用调音台的编主功能  ，将所有传声器编在一对编组中  ，然后将反馈抑制器插入编组的插入口  ，声音激励器不是必须的  ，但为了提b体育网登录入口会时的语言清晰度  ，可懂度而增加声音激励器时可以插在主音箱通路中  ，也可以插在会议传声器的调音台输入通道中  ，主音箱通路的信号取自调音台的主输出  ，也就是立体声输出  ，扩声系统框图中设计了两路补声音箱通路  ，一路作为前排观众席补声加拉声像用  ，另外一路作为后排补直达声用  ，可以根据具体情况确定是否需要后排补直达声音箱和是否需要设置眺台上观众席的补直达声音箱  ，在这两路音箱通路中都设置成使用全频带音箱  ，所以没有电子分频器  ，也没有设置声音激励器和反馈抑制器  ，因为补声音箱距离观众比较近  ，有足够的直达声  ，语言清晰度有保证  ，可以不用声音激励器  ，而且补声音箱也不容易因声波反馈到传声器而引起啸叫  ，所以可以不插入反馈抑制器  ，当主音箱通路中的反馈抑制器移到调音台的输入通道或编组中去时  ，更不必在补声音箱通道中插入反馈抑制器了  ，但是在补声音箱通路中增加了延时器  ，为的是补偿补声音箱和主音箱到观众席的声程差  ，给前排观众的补声音箱中的延时器是否需要视具体情况而定  ，返送音箱通路中加入了反馈抑制器  ，因为返送音箱的声波容易反馈到传声器而引起啸叫 。

生源部分设计了2路无线传声器  ，4路有线传声器  ，至于具体需要多少传声器  ，应该根据实际情况来决定  ，一般礼堂作为开会的会堂用时  ，往往坐在主席台上的人数比较多  ，而且往往需要给主席台上的每位都设有传声器  ，这样一般可能需要八只传声器或者更多  ，其他声源在系统框图中设置的品种比较多  ，应该根据实际情况来确定  ，包括是否需要电视机和投影仪  ，从目前的情况看  ，这些视频终端设备往往是需要配置的  ，可以根据甲方要求具体设置  ，由于考虑到有舞台  ，除了开会时  ，主席台需要传声器外  ，可能会有演出  ，所以应该在靠近舞台口部分均匀地多设置一些暗埋式传声器插座盒  ，以便开会演出时演员和乐队使用传声器时能插传声器  ，显然那么多的传声器不会同时使用  ，所以b体育网登录入口设置了一个跳线盘  ，如果选用一台16路输入通道  ，四编组或六编组调音台  ，那么可以同时使用的传声器数量就完全能够满足需要 。 在图9-30中台口音箱、后排音箱、返送音箱通路的信号分别从调音台的编组一1、2  ，编组3、4  ，编组5、6输出口取  ，这样使用的编组就显得有些多  ，当然也可以从一对辅助输出中取信号  ，但是这对辅助输出必须是从推子后取信号才方便操作  ，如果将系统框图改成图9-31的连接方法  ，将台口的补声音箱通路信号输入端改成从主音箱通路的压限器后面取信号  ，则可以省去一对编组  ，这样连接没有太大的缺陷  ，由于压限器的输出阻抗非常低  ，而均衡器的输入阻抗非常高  ，所以一台压限器的输出供给两台均衡器的输入基本不会产生觉察得到的影响 。 并且各自音箱均得到各自均衡器的频率均衡  ，如果这样还有后排补声音箱的话  ，调音台只要有四路编组输出就可以了  ，当不需要后排补声音箱时  ，只要两路编组输出供返送音箱通路就可以了  ，各音箱通路中的均衡器是用来调整房间声场的  ，以及调整达到传输频率特性指标的  ，所以这些均衡器属于房间均衡器 。

在机系统框图明确后  ，先明确各种各样设施的具体情况高端品牌、产品型号  ，最后就就能够列举设施购置申报单  ，是在申报单中就不要不知道合理的佩饰和有附件  ，比如音箱的安装使用件  ，传声器的双面架等  ，还有电子线  ，接插件包等 。
